Projektets dimensioner og format

• Brugens størrelse bestemmes af skærelinjen. Brugen kan have enhver form.
• Projektet skal indeholde to tilpassede filer:
• Fil med grafik - forstørret med den nødvendige bleed.
• Fil med skære- og false linjer - en separat side med skære- og false linjer, der er præcist tilpasset grafikken.

Ved tryk af brug med vilkårlige former er bleed 3 mm på hver side. Grafikområdet skal strække sig ud over skærelinjen.

Projekt af en enkelt brug

• Vigtige objekter/information - alle vigtige objekter (logo, tekster, billeder) skal være mindst 3 mm fra den planlagte skærelinje.
• Rammer og kanter - det anbefales ikke at designe rammer tæt på skærelinjen. Minimumsafstanden er 5 mm for at undgå uæstetiske effekter som følge af skæretolerancen.

Skabelon til skæring og false

Skære- og false linjer

• Skærelinjer skal designes som tynde linjer i rød farve.
• False linjer skal være i gul farve.
• Skærelinjen skal være en enkelt, lukket kurve uden gentagelse eller overlapning med andre linjer.

Minimumsradier for afrunding af skærelinjer:

• 1,5 mm - for selvklæbende film.
• 2 mm - for karton op til 0,4 mm tykkelse og dekorative papirer.
• 3 mm - for karton tykkere end 0,4 mm.

Indvendige udskæringer

Elementer, der skæres indeni brugen, skal være mindst 5 mm fra den ydre skærelinje.

Optimeringstips

• Undgå et overdrevent antal hjørner i skærelinjerne - det kan forsinke plotterens arbejde.
• Brug afrundinger i stedet for skarpe vinkler, hvor det er muligt.
• Undgå for komplekse former: Skårne elementer bør ikke være for små eller meget komplekse for at undgå problemer med projektets gennemførelse. Hvis skærelinjens kompleksitet medfører for langsomt plotterarbejde eller forhindrer ordreudførelse, forbeholder vi os retten til at afvise gennemførelsen af et sådant projekt eller ændre prisen.

Skæretolerance

Pasning af tryk og skærekant kan variere med ±1,5 mm.

Filgemning

Filen med skærenettet skal vedhæftes til trykfilen som den sidste side i en flersidet fil. Hvis filer sendes separat, skal deres navne entydigt identificere indholdet.

Projektdimensioner

Arbejdsområde

Projekter til stansning (skære- og false linjer) skal passe inden for et rektangel med maksimale dimensioner på 300x470 mm.
Bleeds kan strække sig ud over dette område.

Bleeds

Minimumskravet bleed er 2 mm på hver side.

Projektformat

Filer, der kræves til projektet

Projektet skal indeholde:

• Fil med grafik - forstørret med den nødvendige bleed.
• Fil med skære- og false linjer - forberedt i henhold til retningslinjerne.
• Ekstra fil med forædling maske (f.eks. UV-lak, Liquid Gold, Liquid Silver), hvis projektet indeholder sådanne elementer.

Enkelt brug

• Brugen kan have enhver form.
• Alle vigtige objekter skal være mindst 3 mm fra skærelinjen.
• Det anbefales ikke at designe rammer, kanter eller andre elementer tæt på skærelinjen - minimumsafstanden er 5 mm for at undgå uæstetiske effekter.

Skabelon til fremstilling af stanseform (til stansning)

Skære- og false linjer

• Skærelinjer: tynde (hårlinie) i rød farve.
• False linjer: tynde (hårlinie) i gul farve.
• Minimumsafstanden mellem skære- og false linjer: 4 mm.

Designregler

• Skære- og false linjer skal danne lukkede kurver, hvis det er muligt.
• Undgå gentagelse eller overlapning af skære- og false linjer.
• For små eller komplekse elementer kan forhindre fremstilling af stanseform, hvilket resulterer i afvisning af projektet.

Skærepræcision

Pasning af tryk og skærekant kan variere med ±1,5 mm.

Filgemning

• Projektet skal forberedes i vektorformat.
• Foretrukne formater: PDF eller CDR (vektorgrafik).
• Filen med stanseskabelonen skal vedhæftes til trykfilen som den sidste side i en flersidet fil. Hvis filer sendes separat, skal deres navne entydigt identificere indholdet ("tryk", "forædling", "stansning/udskæring").

Vigtige bemærkninger

• I tilfælde af tekniske problemer relateret til projektet (f.eks. formens kompleksitet) forbeholder D&D sig retten til at ændre prisen eller afvise gennemførelsen.
• Du behøver ikke bekymre dig om at forberede projektet til stansefremstilling - filerne bliver dobbeltkontrolleret hos os for at sikre deres korrekthed.
• Ved genbestilling pådrager du dig ikke længere omkostningerne ved stansefremstilling, forudsat at du angiver brugen af en eksisterende stanseform i ordren (i kalkulatoren er der en mulighed for "Genbestilling").

Fræsning muliggør præcis udskæring af vilkårlige former i en bred vifte af stive materialer (fra storformattryk).

Brugsformat

• Maksimal brugsstørrelse er 1250 x 2480 mm og er begrænset af størrelsen på det valgte materiale.
• Minimal brugsstørrelse er 100 x 100 mm.

Projektformat

Filstruktur

• Filen skal være ensidet og kun indeholde skære- og/eller rillelinjer.
• Rillelinjer udføres med en 90o keglefræser - letter bøjning af materialet (kun tubond).
• Linjer skal være synlige og flyttet til toppen af projektets lag.

Brug til skæring

• Overflader beregnet til udskæring skal fyldes med 100% Cyan (for operatøren til at skelne brugen fra affald).
• Skærelinjer skal markeres med rød hårlinie.
• Rillelinjer skal markeres med gul hårlinie.

Afstand mellem elementer

• Hvis der er mange udskårne elementer i filen, skal skærelinjerne være mindst 10 mm fra hinanden.

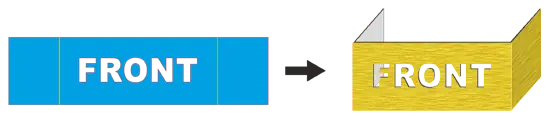

Projektretning

• Design altid som front af brugen, hvilket er vigtigt for ensidige materialer og under rilleprocessen.
• Send ikke projekter i spejlvendt form.

Anbefalinger for skære- og rillelinjer

• Skærelinjer skal være lukkede kurver.
• Undgå overlappende skærelinjer.
• Brug lige linjer, hvor det er muligt.
• Minimer antallet af hjørner - brug kun så mange som nødvendigt for at definere kurven.
• Kombiner linjer for at danne lange segmenter i stedet for mange korte.

Anbefalinger for materialer

Skæring og rille afhængigt af det bearbejdede materiale udføres med to teknologier: kniv eller fræser. For at opnå et præcist resultat skal du tage hensyn til bearbejdningsspecifikationen for det pågældende underlag og anvende de korrekte markeringer i produktionsfilen.

Bemærk: Forberedelse af skærelinjer i strid med ovenstående anbefalinger kan resultere i flossede kanter.

Bemærkninger:

• Pasningstolerance - pasning af tryk og skærekant kan variere med ±1,5 mm.
• Projektets kompleksitet - hvis projektet er for komplekst eller ikke optimalt forberedt, hvilket væsentligt forlænger plotterens arbejdstid, forbeholder vi os retten til at ændre prisen. Kunden vil blive informeret om dette før opgavens udførelse.

Filgemning

Filen med skærenettet/frezenettet skal vedhæftes til trykfilen som den sidste side i en flersidet fil. Hvis filer sendes separat, skal deres navne entydigt identificere indholdet.

CO2 laserskæring muliggør præcis udskæring og gravering i en bred vifte af materialer inden for et begrænset arbejdsområde.

Arbejdsområde

• Maksimalt arbejdsområde er 600 x 457 mm.
• Projektets størrelse må ikke overstige dette område.

Skærelinjer

• Skærelinjer skal designes som hårlinie i magenta (100%).
• I CorelDRAW-programmet (hvis tilgængelig), deaktiver Farvestyring i menuen Værktøjer.

Filgemning

Filen med skærenettet skal vedhæftes til trykfilen som den sidste side i en flersidet fil. Hvis filer sendes separat, skal deres navne entydigt identificere indholdet.

Filformater

• foretrukne - PDF
• accepterede - CDR

Pasningstolerance

• Pasning af tryk og skærekant kan variere med ±1,5 mm.

Bemærkninger

• Laserskæring giver mulighed for at opnå en gennemsigtig, spejlet overflade, men den er ikke perfekt glat som ved diamantfræsning - der kan være synlige små ujævnheder som følge af materialets smelteproces.
• I tilfælde af komplekse former eller ikke optimalt forberedte filer, hvilket forlænger plotterens arbejdstid, forbeholder vi os retten til at ændre prisen. Kunden vil blive informeret før ordreudførelsen.

Skæring af rektangulære brug til mål udføres ved hjælp af to metoder: manuel knivtrimmer eller savklinge med fine tænder.

Knivtrimmer

Dette værktøj ligner et stort knivgillotinsystem. Det fungerer ved hjælp af en glidende klinge, der skærer materialet med en enkelt, jævn bevægelse. Det bruges primært til præcis beskæring af tynde materialer som papir, folie, tynd karton eller plast.

Savklinge med fine tænder

Dette skæreværktøj er udstyret med en klinge med mange fine tænder. Det bruges primært til at skære tykkere materialer som kompositplader, tykkere karton eller materialer med større stivhed.

Begge metoder efterlader synlige spor på de laterale kanter.

Hvis du ønsker perfekte glatte kanter, skal du vælge diamantfræsning, som sikrer den højeste præcision og glathed i finishen.

Standardprodukter

• For produkter som foldere, mapper osv., er falsene forudbestemt, og filen skal forberedes i henhold til den dedikerede skabelon.
• Skabeloner til de enkelte produkter kan downloades fra de enkelte kalkulatorer

Ikke-standardiserede opgaver

Ved falsning, perforering eller foldning af ikke-standardiserede projekter (ikke defineret i skabeloner) skal du:

• Tilføje en præcis beskrivelse af falsens placering og foldningsretning i bemærkningerne under bestillingen.
• Foldningsretninger kan omfatte:
  • V - foldning på midten.
  • C - foldning i "C - indad".
  • Z - foldning i "harmonika".
• Hvis det er muligt, skal falsens placering markeres med en tynd gul linje ved kanten af brugen og/eller på bleed.

Fals i plotterskårne opgaver

• Ved opgaver med vilkårlige former skåret med plotter skal både fals- og skærelinjer inkluderes i projektets net.
• Detaljerede retningslinjer kan findes i Hjælp i sektionen Plotterskæring

Bemærk

Ulamineret papir med en vægt på 250-350 g/m² kan revne på falslinjerne. Effekten er især synlig på mørke farver. For at undgå dette anbefaler vi laminering.

Boring af huller er en bogbinderproces, hvor der laves huller med en bestemt diameter i trykte materialer. Denne service er især nyttig til projekter som kalendere, tags, etiketter, katalogkort til mapper eller andre materialer, der kræver fastgørelse eller ophængning.

Hvordan markeres borehullernes placering?

• Markering: Brug en lille prik i rød farve (eller en anden kontrastfarve til baggrunden) med en diameter på maksimalt 2 mm.
• Hullernes placering skal tage hensyn til materialets styrke - huller bør ikke placeres for tæt på kanten.

Yderligere tips

• Hvis du har spørgsmål om forberedelse af filen til boring af huller, kontakt os - vores specialister hjælper gerne.

For at måle længden af kurvelinjen skal du downloade en plugin fra vores hjemmeside til CoreldDRAW™:
Download filen: DDCorelMacro.gms

Plugin fungerer i alle versioner af Corel fra CorelDRAW™ 10 og fremefter.

For at tilføje modulet til programmet skal du kopiere det til mappen ..\Draw\GMS i mappen, hvor CorelDraw™ er installeret. Med standardindstillinger bør det være: "C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

I CorelDraw X8 skal filen uploades til "C:\Users\{brugernavn}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

Mappenavnene kan variere afhængigt af Corel-versionen og operativsystemet.

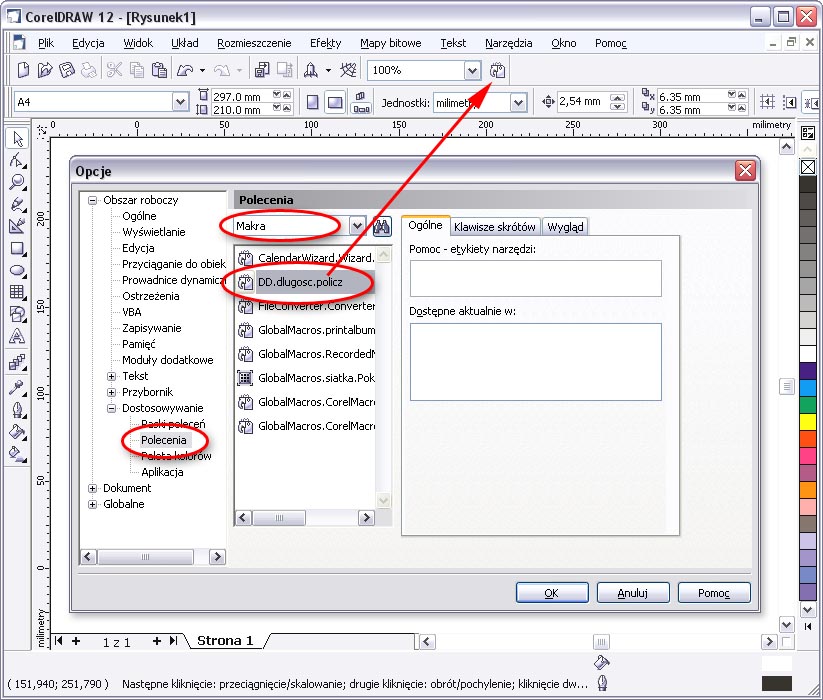

Derefter starter vi CorelDRAW™ og vælger fra menuen Værktøjer -> Tilpasning. På skærmen skal der vises et vindue "Indstillinger"



I henhold til de markerede felter på ovenstående billede vælger vi fra listen over muligheder Kommandoer, derefter fra rullemenuen vælger vi Makroer. På listen over tilgængelige moduler finder vi makroen DD.dlugosc.policz. For at tilføje en knap med vores makro til knaplisten skal du "trække med musen" den valgte makro til knaplisten og slippe den der. (rød pil på billedet)

For at beregne længden af skærelinjen skal du vælge alle skårne former og klikke på den nytilføjede knap.

Hvis du ikke har den passende version af Corel, kan længden måles med ethvert program, der har funktioner til at måle kurvelængde. Længden skal angives i millimeter.
Hvis der ikke er passende software til rådighed, kan du udskrive skærelinjerne på en hvilken som helst printer i en kendt skala og måle længden manuelt med en lineal, passer eller tråd, og derefter gange med den kendte skala faktor. En sådan tilnærmet værdi skal indtastes i kalkulatoren, og vores medarbejder vil korrigere den efter at have kontrolleret længden i programmet.
